堆焊復(fù)合鋼板簡(jiǎn)介：

堆焊復(fù)合鋼板是高硬度明弧自保護(hù)焊絲在普通碳鋼板的表面均勻地堆焊一層耐磨合金加工而成。在耐磨板的金相組織中，碳化物呈纖維狀分布，且纖維方向與表面垂直，表面硬度高是普通碳鋼的無(wú)法比擬的。

圖（1）堆焊復(fù)合鋼板表面有堆焊焊道
堆焊復(fù)合鋼板采用了特殊的加工工藝，耐磨層呈橫向龜裂，裂紋使耐磨板沿縱向可像普通鋼板一樣變形，所以，盡管耐磨板的硬度在HRC60以上，但它卻能進(jìn)行切割、彎曲、焊接等加工，可以說(shuō)，鋼板能加工的部件，耐磨板基本上都能加工。
堆焊復(fù)合鋼板的耐磨層以高鉻合金為主，同時(shí)還有錳、鉬、鈮等成分，形成的合金碳化物在高溫下有很強(qiáng)的穩(wěn)定性，能保持較高的硬度，同時(shí)還具有很好的抗氧化性能，在500℃以下完全可以正常使用。
堆焊復(fù)合鋼板的耐磨層和基層之間是冶金結(jié)合，組織特性為纖維狀分布的高硬度碳化物鑲嵌在高韌性基體上，具有高硬度和高韌性的復(fù)合材料的基本特性，抗沖擊性能相當(dāng)好，在使用過(guò)程中耐磨層不會(huì)發(fā)生脫落。
堆焊復(fù)合鋼板的規(guī)格
規(guī)格 基層厚(mm) 耐磨層厚度(mm) 總厚度(mm) 硬度(HRc)

KN3+3 3 3  6  55-60

KN6+4  6 4 10 58-62

KN6+6  6 6 12 57-61

KN8+6  8 6 14 57-61

注： 1．堆焊復(fù)合鋼板基層為外購(gòu)碳鋼板，厚度可能會(huì)有±0.5mm的偏差，由此可能會(huì)導(dǎo)致總厚度的偏差。訂貨時(shí)請(qǐng)考慮這一因素，如對(duì)總厚度有要求請(qǐng)?jiān)谟嗀浨疤岢觥?/span>

     2．標(biāo)準(zhǔn)規(guī)格表內(nèi)所列各種產(chǎn)品一般有備貨，其它規(guī)格產(chǎn)品交貨周期相應(yīng)延長(zhǎng)。
     3．堆焊復(fù)合鋼板長(zhǎng)度方向?yàn)楹傅婪较颉?br />      4．可按客戶圖紙加工堆焊復(fù)合鋼板，加工損耗及加工費(fèi)用另計(jì)。

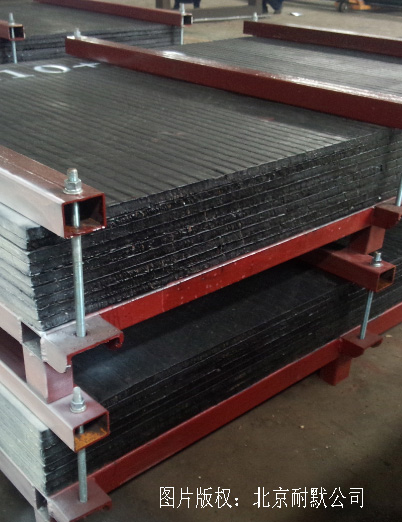

圖（2）整張堆焊復(fù)合鋼板出口澳洲

堆焊復(fù)合鋼板加工方法介紹
堆焊復(fù)合鋼板由于硬度高，雙層特性，因此機(jī)加工需要注意以下事項(xiàng)：
切割： 可用等離子切割、水刀、電火花、碳弧、砂輪鋸將大面積復(fù)層鋼板切割成所需要的形狀。較佳方法是用空氣或者惰性氣體等離子弧進(jìn)行切割，推薦方法是從合金背面開(kāi)始切割。碳弧切割應(yīng)從基板一面開(kāi)始切割。如果采用鋸片，只能進(jìn)行直線切割，需要采用碳化硅鋸片。
彎曲：堆焊復(fù)合鋼板可以進(jìn)行冷加工成型，根據(jù)需要彎曲成所需要的形狀，或弧或圓。凹面成型，合金裂紋由于向內(nèi)應(yīng)力將緊閉；凸向成型，裂紋將變大開(kāi)裂，這是正�，F(xiàn)場(chǎng)。如果開(kāi)裂過(guò)大，使用相應(yīng)焊條進(jìn)行修補(bǔ)。卷曲成管，按推薦最小彎曲半徑進(jìn)行。

圖（3）堆焊復(fù)合鋼板表面鉆孔
　　開(kāi)孔：大孔可以采用等離子切割，小孔推薦使用水刀、電火花等。裝配螺栓用的沉頭孔可以采用特殊工藝進(jìn)行加工。
　　焊接：大面積復(fù)合鋼板的母材是可焊接性能很好的鋼板，需要兩塊鋼板拼接時(shí)，可先將背面母材焊接在一起，然后用相應(yīng)的堆焊焊條將正面堆焊層填平補(bǔ)齊。堆焊復(fù)合鋼板也可以焊接到其他鋼結(jié)構(gòu)上。
　　塞焊：可用等離子或者碳弧氣刨在堆焊復(fù)合鋼板上開(kāi)孔，通過(guò)塞焊的方法與其他鋼結(jié)構(gòu)件連接。
　　螺栓固定：可以焊接方法將螺栓焊接到鋼板的母材上，然后與其他工件連接，也可以在堆焊復(fù)合鋼板上開(kāi)孔，通過(guò)螺栓與其他工件連接；
　　表面加工：堆焊復(fù)合鋼板表明無(wú)須加工，如果需要加工，只能是研磨，其他常規(guī)方法不適用。堆焊復(fù)合鋼板不適用表面精度要求高的場(chǎng)合。

堆焊復(fù)合鋼板售后服務(wù)聲明：
北京耐默公司愿與合作伙伴一道為解決中國(guó)工業(yè)磨損而奮斗，凡是我公司銷售的堆焊復(fù)合鋼板都可質(zhì)保一年（特殊工況除外），如有質(zhì)量問(wèn)題可以聯(lián)系我們，我們會(huì)盡快為您解決。
